3 I 1 Laser svejsemaskine til prismatisk celletopdæksel, stik og forsegling af negle svejsning
Model: Mr-lwm -3000 w
Dette udstyr bruges til tætning af negle, stik og topdæksel svejsning af firkantede aluminiumskalbatterier. Hovedfunktionerne inkluderer manuel belastning, cellepositionering, forsegling af negle svejsning / stik svejsning / topdæksel svejsning og tilbage til losning.
Udstyret er udstyret med en manuel stregkodescanner, der gemmer stregkodeinformation og gemmer det automatisk på den lokale pc.
Udstyrets vigtigste dimensioner: 1500 mm D * 1200mm W (ekskl. Dimensionerne på køleren, laseren og støvopsamleren) og højden: 2000mm (ekskl. Højden på tre-farvelampen).
Konfigurationsliste
|
Ingen. |
Navn |
Model |
Antal |
Noter |
|
1 |
Rammeplatform (Ramme + øvre ramme) |
1 |
||
|
2 |
Svejsemaskine |
1 |
3000W fiberlaser |
|
|
3 |
Svejsemaskine bevægelsesmekanisme |
1 |
X/å/z Tre-akse robotarm |
|
|
4 |
Svejsningsarmatur |
2 |
Tilslut svejsning, dækplade svejsning og forsegling af negle svejsning |
|
|
5 |
Stregkodescanner |
1 |
(Kunden leverer computer) |
|
|
6 |
Køler, laser, støvsamler |
1 |
Eksplosionssikker type |
|
|
7 |
Svejsningsarmatur |
1 |
Tekniske parametre
|
Ingen. |
Modul/projekt |
Specifikationer/parametre |
Noter |
|
1 |
Udstyrskapacitet |
Kapacitet> 15 CPH, 15 batterier pr. 1 time |
|
|
2 |
Udstyr førstepasudbytte |
Større end eller lig med 99% |
Eksklusive problemer relateret til selve udstyret |
|
3 |
Udstyrsovergang |
To personer, 4 timer |
|
|
4 |
Udstyrsfejlfrekvens |
Mindre end eller lig med 2% |
|
|
5 |
3000W fiberlaser |
3000W/enkelt tilstand /50um kernediameter |
Produktkompatibilitetsområde
|
Punkt |
Blueprint Cell / MM |
Kompatibel størrelse / mm |
|
Celletykkelse T (mm) |
50 |
|
|
Cellebredde W (mm) |
160 |
|
|
Cellehøjde H (mm) |
118 |

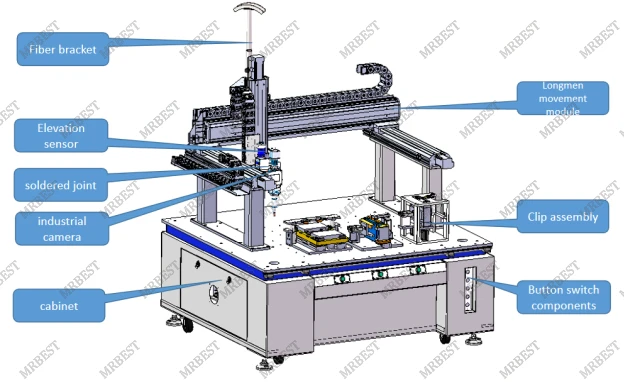

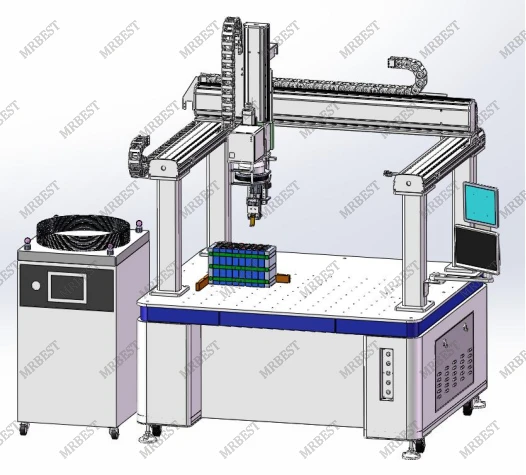

Produktdisplay
